供水用斜管標準
CJ/T83-1999
Inclined tube settler for water clarification
斜管材料的種類，產品分為聚丙烯(包括乙丙共聚物)塑料斜管、聚氯乙烯塑料斜管〔 以下均簡稱為塑料斜管)。
塑料斜管產品分為半成品和成品，塑料斜管半成品是指經機械熱壓而成型的連續半六邊形片材，其成品是將半成品經焊接或粘結而成的具有一定傾斜免度的組件。規定成品單組斜管的尺寸為長(t)1000mm ，寬(500mm ，斜長(L)1000mm，傾角600。
斜管技術要求；
外觀
制造塑料斜管的塑料片材應面光滑，無裂縫、氣泡、無明顯色差、雜質，無明顯凹凸點。
尺寸
斜管尺寸應符合表1的規定。
表1單組斜管的尺寸
|
型號 |
主 要 指 標 |
||||||||
|
斜管過水斷面內 切圓直d(mm) |
單組斜管外形尺寸 l×b×L |
傾斜角度 |
管壁厚度 (mm) |
單組斜管 理論質量 (kg) |
|||||
|
基本 尺寸 |
極限 偏差 |
基本尺寸 |
極限 偏差 |
基本 尺寸 |
極限 偏差 |
基本尺寸 |
極限 偏差 |
||
|
聚丙烯 斜管 XG-d-pp |
25 |
±1.5 |
1000×500×1000 |
l=±10 b=±10 L=±10 60±2 |
60 |
±2 |
0.4～0.5 |
±0.05 |
19～30 |
|
30 |
±1.5 |
0.45～0.55 |
± 0.05 |
18～27 |
|||||
|
35 |
±2.0 |
0.5～0.6 |
±0.06 |
18～25 |
|||||
|
50 |
±2.5 |
0.6～0.8 |
±0.08 |
14～24 |
|||||
|
聚氯乙烯 斜管 XG-d-PVC |
25 |
±1.5 |
0.3～0.5 |
±0.05 |
21～47 |
||||
|
30 |
±1.5 |
0.4～0.5 |
±0.05 |
24～38 |
|||||
|
35 |
±2.0 |
0.4～0.6 |
±0.05 |
21～40 |
|||||
|
50 |
±2.5 |
0.5～0.6 |
±0.06 |
19～28 |
|||||
注：
①PP為聚丙烯塑料代號，PVC為聚乙烯塑料代號。
②單組斜管理論質量分別以下列密度計算：聚丙烯0.92g/cm2；聚氯乙烯1.45g/cm2。
材料力學性能
聚丙烯塑料的拉伸強度不應小于25MPa，聚氯乙烯塑料的拉伸強度不應小于45MPa。
單組斜管整體強度
1.單組斜管管口水平面承壓強度
單組斜管管口水平面承壓強度不應小于1.4kpa，在此條件下應符合以下規定。
1.聚丙烯塑料單組斜管總脫焊點不應多于5個，同一焊接線上脫焊點不應多于2個。
2.聚氯乙烯塑料單組斜管粘結部位開裂數不應多于5處，同一粘結線上開裂數不應多于2處。
單組斜管耐沖擊強度
單組斜管應以A 向自由跌落至平整混凝土地面，跌落高度為 1.0m，塑料斜管的焊接點或粘結處的脫焊數或開裂數不應多于2處，并符合1和.2 的規定。
單組斜管側面承壓變形率
單組斜管A 向在承受 0.6kPa壓強后，其外形尺寸變化率應小于1000。
供水用斜管成品實物圖：

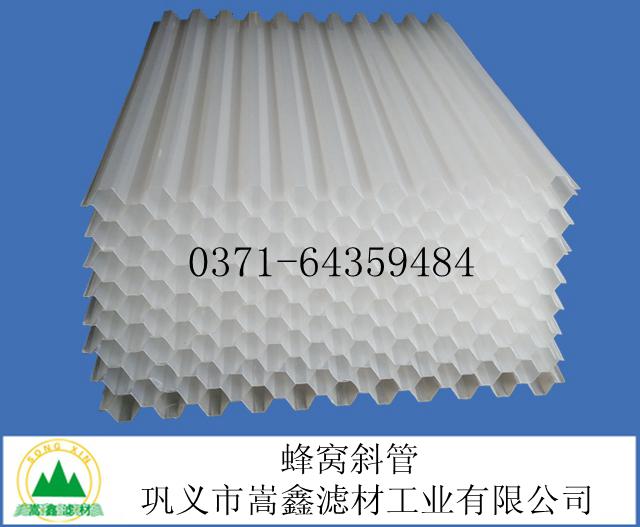

斜管（材質：聚丙烯乙丙共聚）成品圖
斜管（材質：聚丙烯乙丙共聚）組裝后效果圖
